Быстросборный трубопровод

Техническая характеристика Условный проход, Ду, мм 75, 90, 110 Давление, Ру, МПа 0.6

предназначен для подачи из водоисточника до орошаемых источников, прудов или накопительных резервуаров, для водоснабжения животноводческих хозяйств по временной схеме, а также может быть использован (при соответствующей комплектации дополнительной арматурой и аппаратами) как переносная дождевальная установка для полива мелкоконтурных фермерских участков, парков и газонов.

Быстросборный трубопровод состоит из пластмассовых труб, соединительных узлов и опоры.

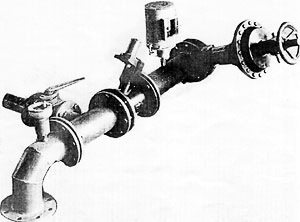

Оголовок водозаборной скважины

Техническая характеристика Условный диаметр, мм 50, 100 Напор, м 30 - 130, 90 - 190 Расход, м3/ч 0.6 - 2, 3.15 - 5 Строительная длина, мм 1880, 2010 Вес, кг 94, 121

предназначен для управления подачей и распределением воды потребителям в соответствии с нормами водопотребления. Водозабор осуществляется из скважины с использованием насосов типа ЭЦВ.

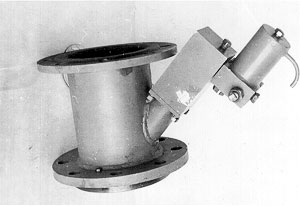

Обратный клапан с регулируемым временем открытия-закрытия

Техническая характеристика Условный подход, мм 100 Условное давление, МПа 1 Регулируемое время открытия, с 5 - 220 Коэффициент гидравлического сопротивления при открытом клапане 5.5 Средний ресурс, циклы 10000 Срок службы, лет 10

предназначен для предотвращения обратного тока воды при отключении скважинных насосов систем сельскохозяйственного водоснабжения и орошения и обеспечения плавного открытия для предотвращения пескования скважин при пуске в работу.

Затвор дисковый поворотный с ручным приводом

Затвор дисковый поворотный D = 100 мм, Р = 1,0 МПа с ручным приводом (винтовым пазом) предназначен в качестве запорного устройства для установки на трубопроводах систем мелиорации, водоснабжения, на гидротехнических сооружениях и сточных водах, где не содержится волокнистых загрязнений и включений размером более 0,1 D .

Техническая характеристика Условный диаметр, мм 100 Условное давление, МПа 1,0 Усиление на маховике (не более), кг 15 Время полного закрытия затвора, с 20 Установочное положение любое Проводимая среда вода Температура рабочей среды, ºС +1…+40 Температура окружающей среды, ºС -50…+50 Габаритные размеры, мм: 180х460х102 Масса, кг 10,2

Обратный клапан с регулируемой степенью открытия

Предназначен для предотвращения обратного тока воды и осуществления регулируемой подачи воды от скважинных насосов в системы водоснабжения и орошения.

Техническая характеристика Условный проход, мм 100 Условное давление, МПа Регулируемый угол открытия, град. 1…70 Средний ресурс, циклы 10000 Срок службы, лет 10 Габариты, мм 200х215х265 Масса, кг 10,2

Клапан противоударный гидравлический

Клапан противоударный гидравлический предназначен для защиты трубопроводов внутрихозяйственной оросительной сети и водоводов системы сельскохозяйственного водоснабжения от гидравлических ударов, возникающих от избыточного нарастающего давления. Гашение избыточного давления до установленного расчетного производится за счет быстрого соединения полости напорного трубопровода с атмосферой и дросселирования таким образом части объема воды из трубопровода.

Техническая характеристика Тип Стационарный Условный проход, мм 80 100 150 Условное давление, МПа 1,6 1,6 1,6 Настройка Ручная Пределы регулирования давления, МПа 0,4…1,2 0,4…1,2 0,4…1,2 Быстродействие, с 0,5…0,6 0,5…0,6 0,5…0,6 Точность регулирования, % ±10 ±10 ±10 Расход сброса, м³/ч (л/с) не менее 90 не менее 144 не менее 270 (25) (40) (75) Коэффициент готовности Не ниже 0,99 Габаритные размеры, мм: диаметр 290 320 450 высота 300 300 350 Масса, кг 18,7 20,9 52,7

Гидрант – задвижка для ДДН-70

Предназначен для использования в качестве запорного и присоединительного узла дождевальной машины ДДН-70 к закрытой оросительной сети.

Техническая характеристика Условный проход, мм 150 Условное давление, МПа 0,6 Расход, л/с 65…70 Усилие на штурвале, кг не более 20 Габаритные размеры, мм высота 620 ширина 390 длина 280 Масса, кг 15
